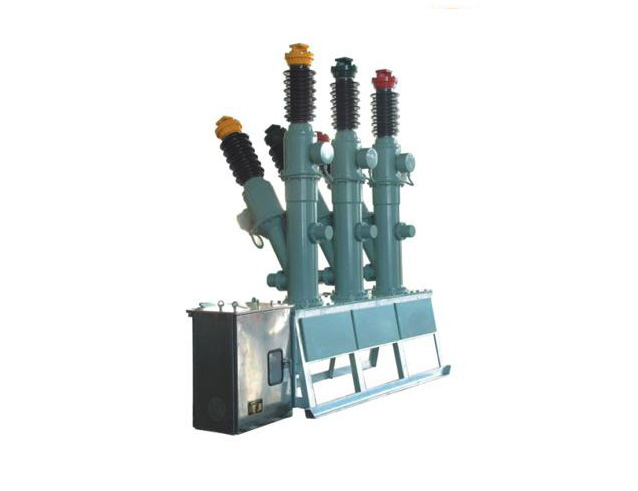

LW8-40.5型户外高压六氟化硫断路器是三相交流50Hz的户外高压电气设备,适用于35kV输配电系统的控制和保护,也可用于联络断路器及开合电容器组的场合,并可内附电流互感器供测量与保护用。断路器配用CT14型弹簧操动机构。符合国家标准GB1984-89 《交流高压断路器》和国际电工委员会标准IEC56出版物《高压交流断路器》的要求。
产品特点
1. 开断性能优良,燃弧时间短,电寿命长,在额定电压下连续开断31.5kA 20次不检修,不更换六氟化硫气体。
2. 绝缘可靠,气压在零表压时可耐受40.5kV/10min;
3. 机械可靠性高,合闸能力强,能频繁操作;
4. 开合电容器组电流400A无重燃;
5. 切空长线25、50km无重燃;
6. 结构简单、体积小,不检修周期长。
技术参数
序号 | 名 称 | 单位 | 数 据 | |
1 | 额定电压 | kV | 40.5 | |
2 | 额定绝缘水平 | 雷电冲击耐压(全波峰值) | kV | 185/215(断口) |
工频耐压(1分钟) | kV | 95/118(断口) | ||
3 | 额定电流 | A | 2000 | |
4 | 机械寿命 | 次 | 5000 | |
5 | 六氟化硫气体额定压力(20℃时表压) | MPa | 0.45 | |
6 | 闭锁压力(20℃时表压) | MPa | 0.40 | |
7 | 最低使用环境温度 | ℃ | -30 | |
8 | 额定短路开断电流 | kA | 31.5 | |
9 | 额定短路关合电流(峰值) | kA | 80 | |
10 | 额定短时耐受电流(热稳定电流) | kA | 31.5 | |
11 | 额定峰值耐受电流(动稳定电流) | kA | 80 | |
12 | 额定失步开断电流 | kA | 7.9 | |
13 | 额定短路开断电流下的累计开断次数 | 次 | 20 | |
14 | 合闸时间(额定操作电压下) | s | ≤0.1 | |
15 | 分闸时间(额定操作电压下) | s | ≤0.06 | |
16 | 额定操作顺序 | O—0.3s—CO—180s—CO | ||
17 | 额定开合单个电容器组电流 | A | 400 | |
18 | 额定短路持续时间 | s | 4 | |
19 | 年漏气率 | %/年 | ≤1 | |
20 | 六氟化硫气体水份含量(20℃时) | Ppm(v/v) | ≤150 | |
21 | 配CT14型弹簧操动机构的额定操作电压 | |||
合闸线圈、分闸线圈电压 | V | 交流:220 380直流:48 110 220 | ||
储能电机电压 | V | 交流:220直流:220 | ||
22 | 断路器(包括操动机构)重量 | kg | 1400 |
